从源码角度分析DispatcherServlet请求过程

本文将从 DispatcherServlet 收到一个请求开始分析，看 DispatcherServlet 是如何调度这些组件协同完成一个完整的请求的，又是如何去找到我们的自己写的控制器，然后把请求转发给我们的？

DispatcherServlet入口

我想只要使用过 SpringMvc 的人都知道，我们的请求都是交给 DispatcherServlet 来处理最后再转发到我们的自定义的 Controller 中，说白了 DispatcherServlet 也是一个 Servlet，如果你使用过 Servlet 的话，那么你应该知道客户端的请求都是交给 Servlet 的 service 去处理的，那么我们通过这个信息就可以寻找 DispatcherServlet 的请求入口，从而去跟踪 DispatcherServlet 是怎么去处理好请求，再转交给我们。首先看一下 DispatcherServlet 的类结构继承图：

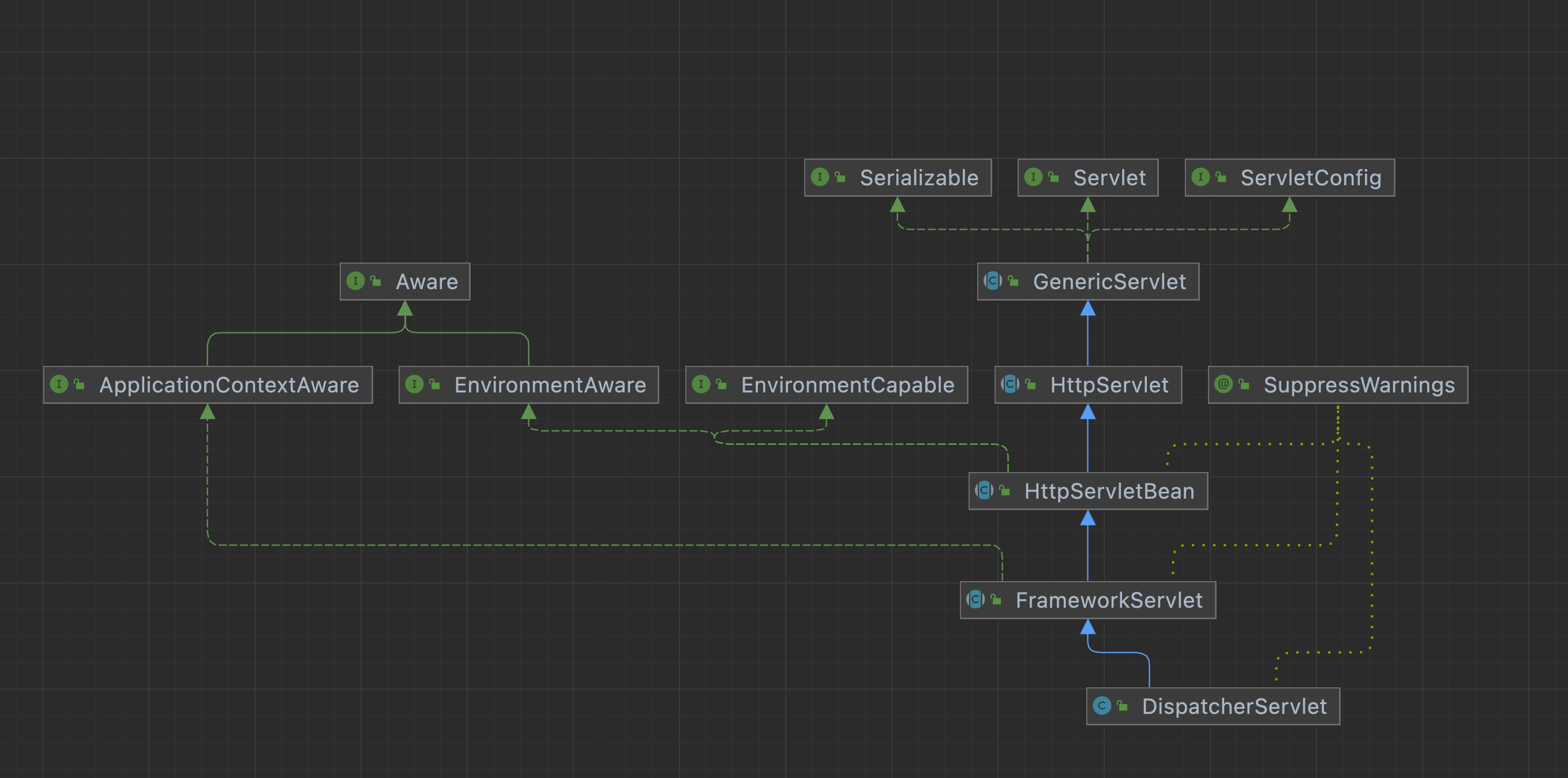

可以看到 DispatcherServlet 的继承关系还是比较简单的，其中 GenericServlet HttpServlet 是属于 JDK 定义的，首先在 GenericServlet 并未实现 service 方法，而是交给了子类 HttpServlet 实现，而 HttpServlet 在 service 对请求方法，进行了方法方法，根据 GET，POST 等方式，从而转发到 doGet，doPost 等方法。然后子类 FrameworkServlet 重写了 doGet doPost 等方法，然后在这些请求方法里都交给了 processRequest 方法去处理请求，而 processRequest 方法里又转交给了子类 DispatcherServlet 的 doService 方法，在 doService 方法里又调用了 doDispatch 方法，在 doDispatch 方法就真正开始调用组件为我们处理请求了。

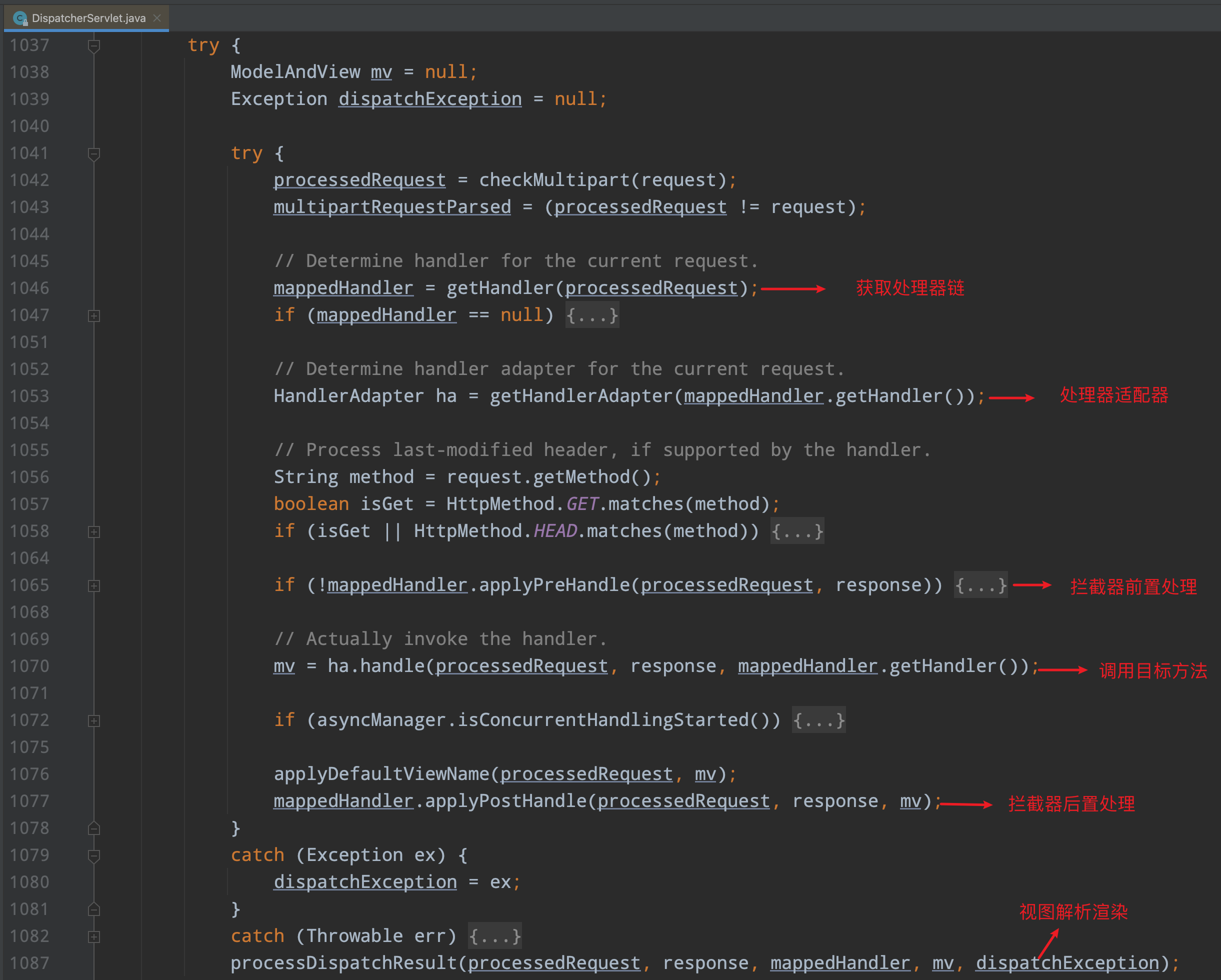

上图就是我们的 doDispatch 方法：

• 第一步：首先会调用 getHandler 会去寻找我们的控制器方法，然后寻找与之相匹配的拦截器组成一个 HandlerExecutionChain 对象。
• 第二步：得到处理器后，会寻找对应的处理器适配器。
• 第三步：调用拦截器的 preHandle 方法。
• 第四步：解析参数调用目标方法（即我们定义的处理器方法），然后获取解析目标方法的返回值。
• 第五步：通过第四步返回的 ModelAndView ，去解析视图并渲染。

接下来就重点分析每一步怎么实现的。

获取处理器链

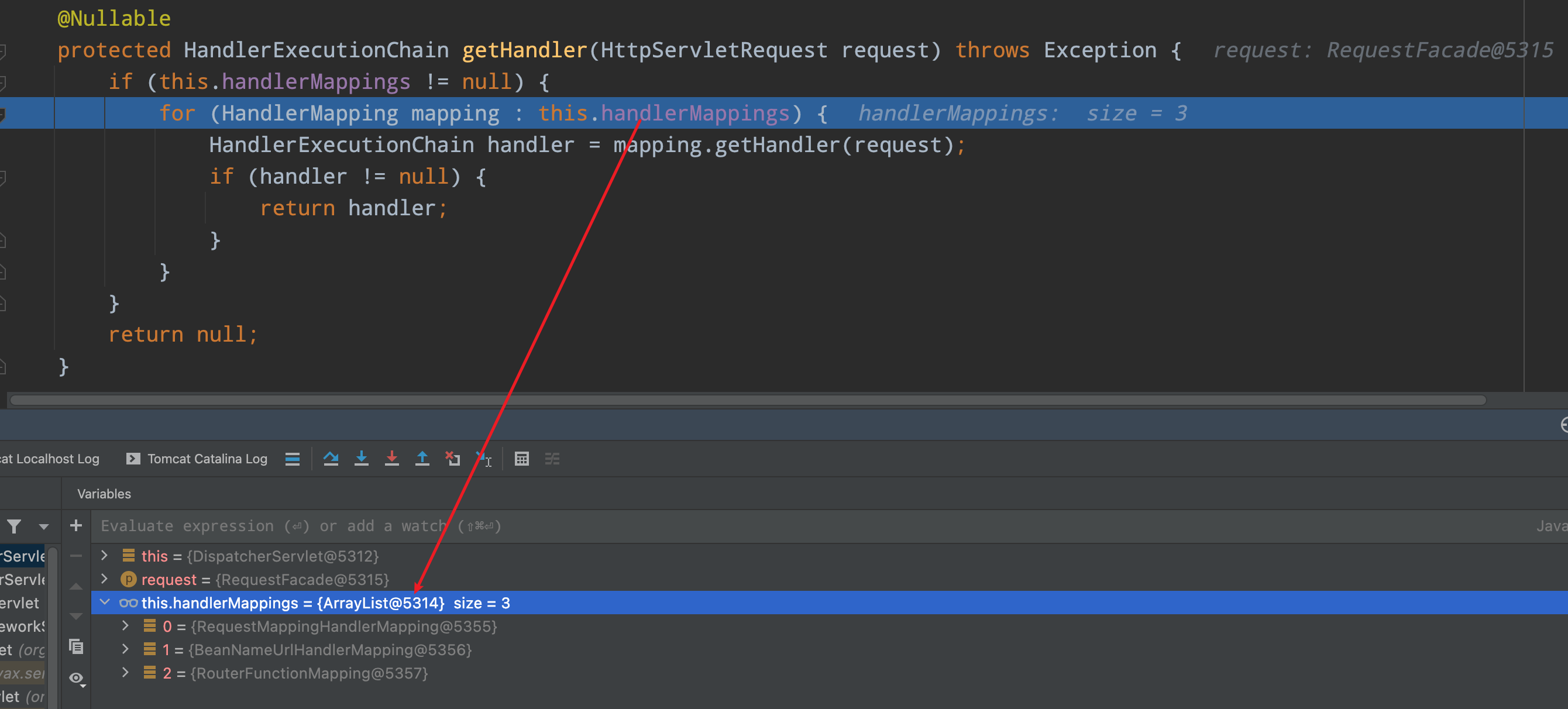

this.handlerMappings 集合是 DispatcherServlet 的一个成员变量，里面放的就是所有的 HandlerMapping 对象，那么这些 HandlerMapping 对象是在哪里加载设置的了？是在 initStrategies 方法加载设置进去的，具体的可以看我写的关于 SpringMvc 启动流程。

一般情况下会有三个 HandlerMapping，其中 RequestMappingHandlerMapping 就是用来处理我们的 @RequestMapping 的，我们先不急着分析 RequestMappingHandlerMapping 的 getHandler 怎么执行的。我们先分析 RequestMappingHandlerMapping 是怎么找到我们的 @RequestMapping 类和方法去解析保存的。

解析 @RequestMapping

RequestMappingHandlerMapping 实现了 InitializingBean 接口，这是 Bean 的生成周期初始化方法，而 RequestMappingHandlerMapping 就是在这个方法里找到我们所有的 Controller。在父类 AbstractHandlerMethodMapping 的 afterPropertiesSet 方法调用了 initHandlerMethods 方法：

protected void initHandlerMethods() {
   // 获取容器内所有的 beanName
   for (String beanName : getCandidateBeanNames()) {
      if (!beanName.startsWith(SCOPED_TARGET_NAME_PREFIX)) {
         // 解析处理 bean
         processCandidateBean(beanName);
      }
   }
   handlerMethodsInitialized(getHandlerMethods());
}

首先拿到容器内所有的 BeanName，然后调用 processCandidateBean 挨个遍历判断处理：

protected void processCandidateBean(String beanName) {
   Class<?> beanType = null;
   try {
      // 根据beanName 解析出 class 类型
      beanType = obtainApplicationContext().getType(beanName);
   }
   catch (Throwable ex) {
      // An unresolvable bean type, probably from a lazy bean - let's ignore it.
      if (logger.isTraceEnabled()) {
         logger.trace("Could not resolve type for bean '" + beanName + "'", ex);
      }
   }
   // 判断类上是否有 @Controller 或 @RequestMapping 注解
   if (beanType != null && isHandler(beanType)) {
      // 解析 beanName 所有被 @RequestMapping 修饰的方法
      // 然后注册到 mappingRegistry 里面保存，待后面匹配使用
      detectHandlerMethods(beanName);
   }
}

通过 isHandler 方法判断类上是否有 @Controller 或 RequestMapping 注解来确定这个类是否是一个处理器类，如果是的话调用 detectHandlerMethods 方法：

protected void detectHandlerMethods(Object handler) {
   //  判断 handler 是不是一个 String，如果是的话可能是一个 beanName
   // 解析出 class 类型
   Class<?> handlerType = (handler instanceof String ?
         obtainApplicationContext().getType((String) handler) : handler.getClass());

   if (handlerType != null) {
      // 获取原始类型，主要是针对 CGLIB 这种
      Class<?> userType = ClassUtils.getUserClass(handlerType);
      // 获取所有 @RequestMapping 注解标注的方法
      Map<Method, T> methods = MethodIntrospector.selectMethods(userType,
            (MethodIntrospector.MetadataLookup<T>) method -> {
               try {
                  return getMappingForMethod(method, userType);
               }
               catch (Throwable ex) {
                  throw new IllegalStateException("Invalid mapping on handler class [" +
                        userType.getName() + "]: " + method, ex);
               }
            });
      if (logger.isTraceEnabled()) {
         logger.trace(formatMappings(userType, methods));
      }
      else if (mappingsLogger.isDebugEnabled()) {
         mappingsLogger.debug(formatMappings(userType, methods));
      }
      // 注册找到的方法
      methods.forEach((method, mapping) -> {
         Method invocableMethod = AopUtils.selectInvocableMethod(method, userType);
         registerHandlerMethod(handler, invocableMethod, mapping);
      });
   }
}

在 detectHandlerMethods 方法会遍历类中所有的方法，判断是否有 @RequestMapping ，如果有的话会解析注解信息并封装成 RequestMappingInfo 对象，最后遍历所有找到被 @RequestMapping 标注的方法进行注册，会根据路径风格不同，注册到不同的两个容器

/**
 * 存放所有处理器方法
 * 例如 /ant /ant? /ant{xxx} /ant* /ant**
 */
private final Map<T, MappingRegistration<T>> registry = new HashMap<>();

/**
 * 存放精确匹配路径的处理器方法
 * 例如 /ant
 */
private final MultiValueMap<String, T> pathLookup = new LinkedMultiValueMap<>();

至此我们就完成了寻找处理器方法的任务，并将注解信息都解析好封装成对象保存起来，接下来就可以通过 getHandler 寻找到对应的处理器方法。

寻找处理器方法

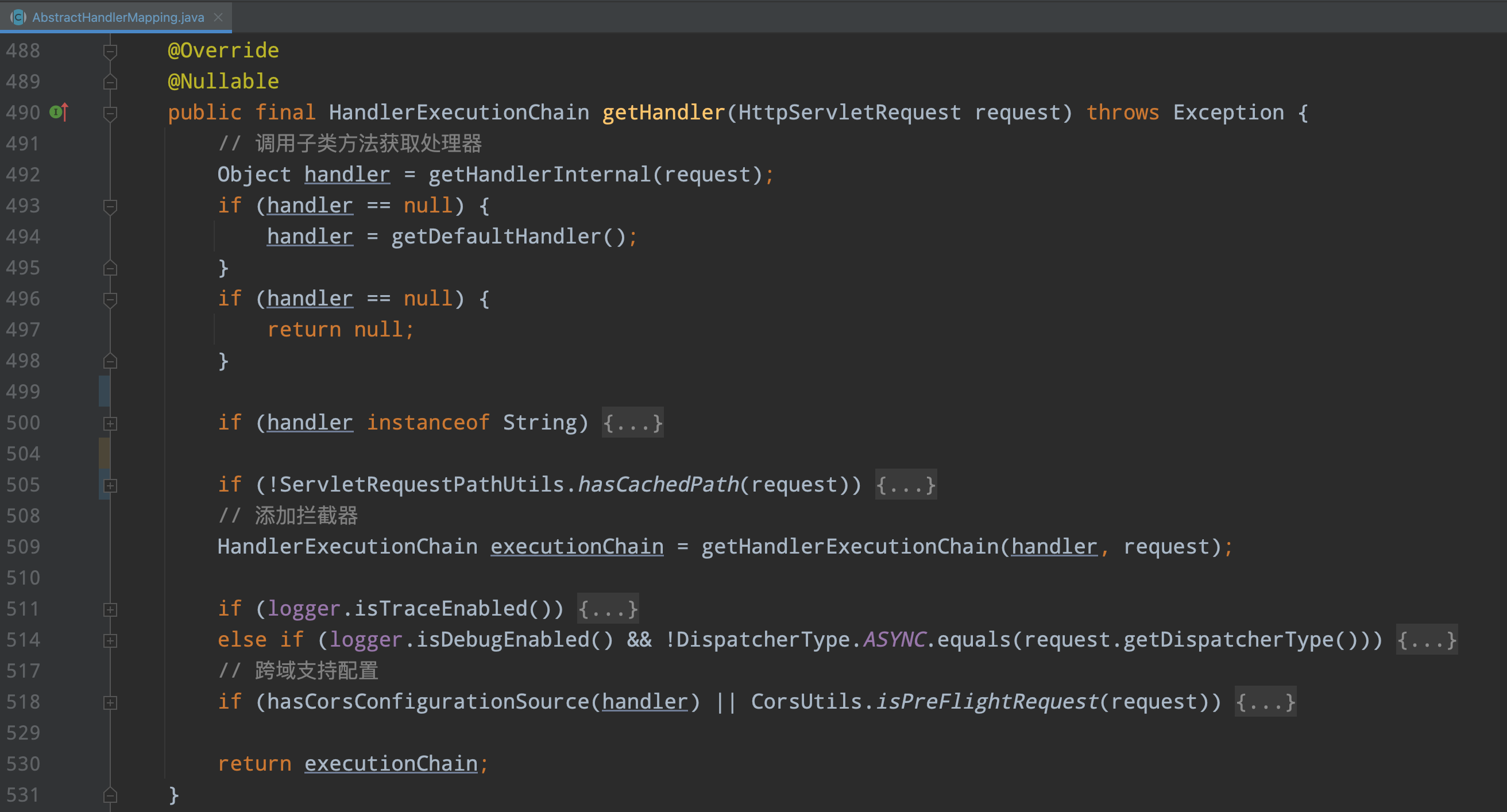

首先会跳转到父类 AbstractHandlerMapping 的 getHandler 方法，然后父类会调用子类的 getHandlerInternal 方法真正去获取处理器方法也就是我们用 @RequestMapping 注解标注的方法。

// AbstractHandlerMethodMapping 类的
protected HandlerMethod getHandlerInternal(HttpServletRequest request) throws Exception {
   // 解析请求路径
   String lookupPath = initLookupPath(request);
   // 添加读锁
   this.mappingRegistry.acquireReadLock();
   try {
      // 查找请求路径对应的控制器方法
      HandlerMethod handlerMethod = lookupHandlerMethod(lookupPath, request);
      return (handlerMethod != null ? handlerMethod.createWithResolvedBean() : null);
   }
   finally {
      this.mappingRegistry.releaseReadLock();
   }
}

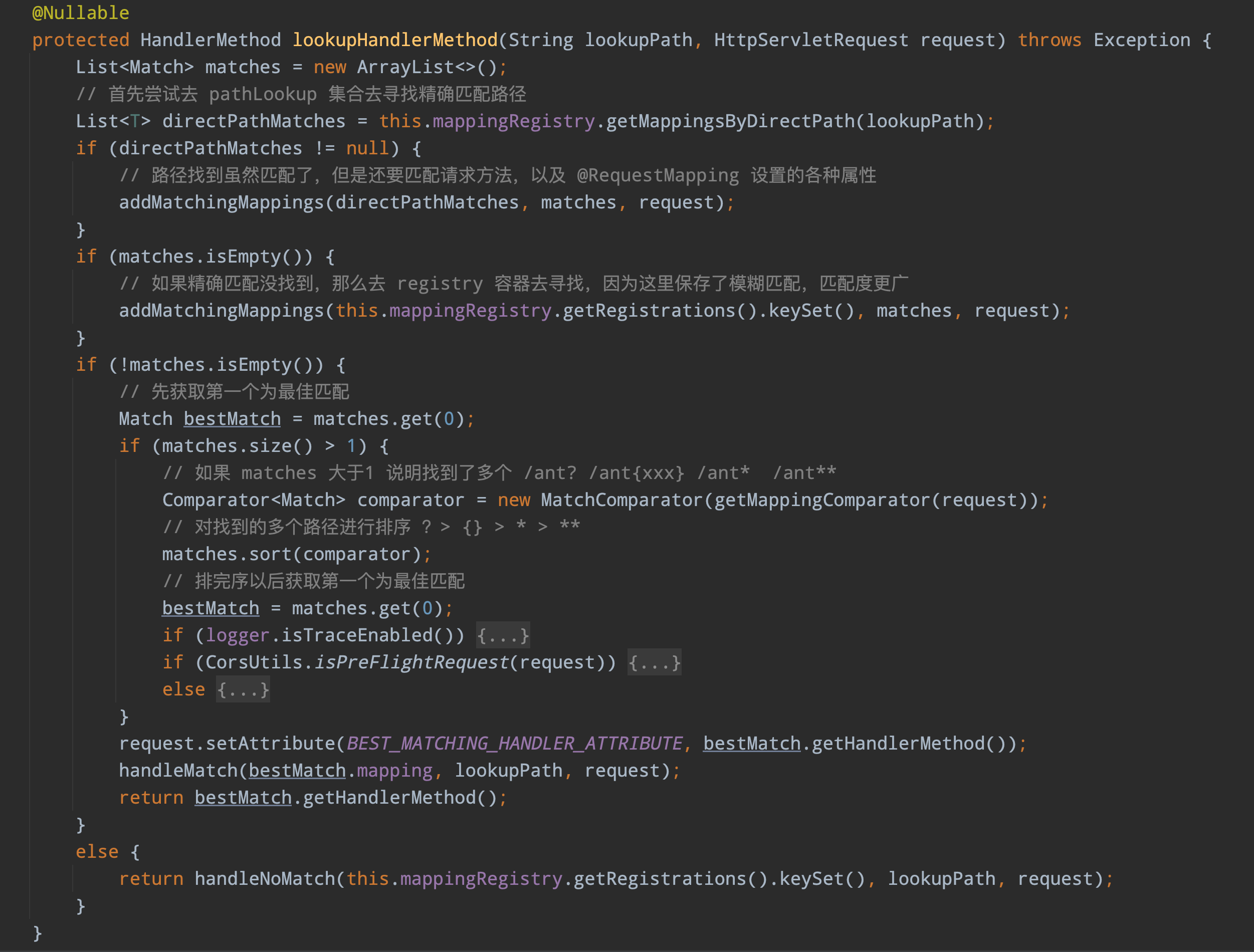

接下来就是调用 lookupHandlerMethod 真正根据路径去寻找对应的处理方法。

找到处理器方法以后就会调用 getHandlerExecutionChain 方法将处理器和拦截器组成一个 HandlerExecutionChain 对象返回，那如果没找到对应的处理器方法了？

// 获取处理器链（即控制器+拦截器）
mappedHandler = getHandler(processedRequest);
if (mappedHandler == null) {
   // 如果没有找到对应的处理器链对象，则进入404错误处理流程
   noHandlerFound(processedRequest, response);
   return;
}

获取处理器适配器

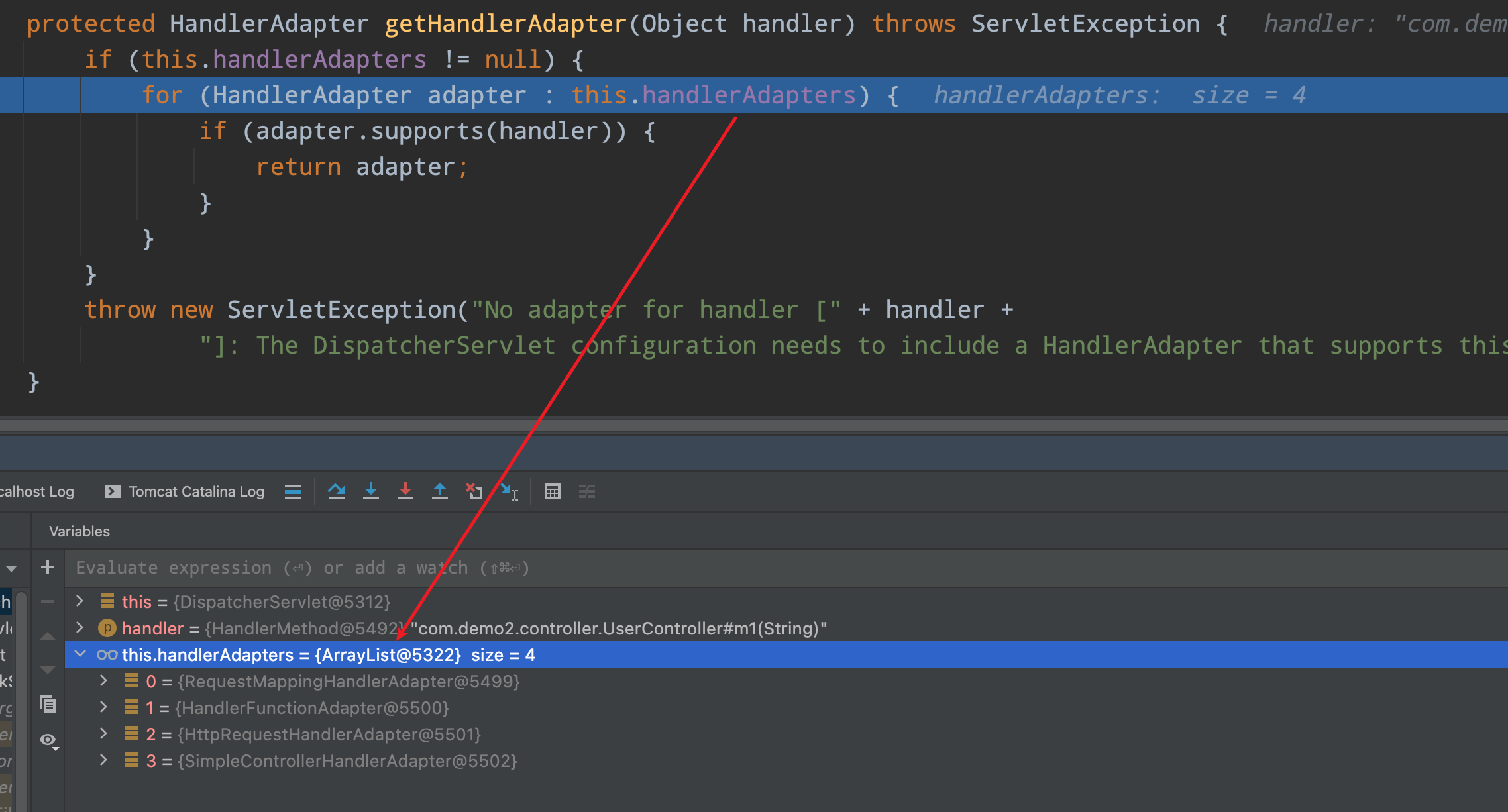

但我们拿到对应的处理器方法以后，会调用 getHandlerAdapter 方法为处理器方法寻找对应适配器来去处理请求：

这些处理器适配器也是在 initStrategies 方法加载进去，而 RequestMappingHandlerAdapter 就是用来适配处理 @RequestMapping 注解的。

拦截器preHandle方法

找到我们的处理器链后，就开始回调拦截器的 preHandle 方法：

boolean applyPreHandle(HttpServletRequest request, HttpServletResponse response) throws Exception {
   for (int i = 0; i < this.interceptorList.size(); i++) {
      HandlerInterceptor interceptor = this.interceptorList.get(i);
      if (!interceptor.preHandle(request, response, this.handler)) {
         // 如果有执行失败的，它会为执行过 preHandle 的拦截器，执行 afterCompletion 方法
         triggerAfterCompletion(request, response, null);
         return false;
      }
      this.interceptorIndex = i;
   }
   return true;
}

虽然我们大家都知道如果 preHandle 方法返回 false 的话，就不会再往后执行了直接终止，但是这里还有一个比较关键的点就是 triggerAfterCompletion 方法，它会为已经执行过的 preHandle 方法的拦截器执行 afterCompletion 方法：

void triggerAfterCompletion(HttpServletRequest request, HttpServletResponse response, @Nullable Exception ex) {
   for (int i = this.interceptorIndex; i >= 0; i--) {
      HandlerInterceptor interceptor = this.interceptorList.get(i);
      try {
         interceptor.afterCompletion(request, response, this.handler, ex);
      }
      catch (Throwable ex2) {
         logger.error("HandlerInterceptor.afterCompletion threw exception", ex2);
      }
   }
}

执行目标方法

当我们的处理器适配器是 RequestMappingHandlerAdapter 的话，会先调用父类 AbstractHandlerMethodAdapter 的 handle ，转而再调用子类 RequestMappingHandlerAdapter 的 handleInternal 方法：

protected ModelAndView handleInternal(HttpServletRequest request,
      HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {

   ModelAndView mav;
   // 检查 session 和 支持的请求方法
   checkRequest(request);

   // 同步 session, 如果开启的话，同一个 session的请求将被串行处理
   if (this.synchronizeOnSession) {
      HttpSession session = request.getSession(false);
      if (session != null) {
         Object mutex = WebUtils.getSessionMutex(session);
         synchronized (mutex) {
            mav = invokeHandlerMethod(request, response, handlerMethod);
         }
      }
      else {
         // No HttpSession available -> no mutex necessary
         mav = invokeHandlerMethod(request, response, handlerMethod);
      }
   }
   else {
      // No synchronization on session demanded at all...
      mav = invokeHandlerMethod(request, response, handlerMethod);
   }

   if (!response.containsHeader(HEADER_CACHE_CONTROL)) {
      if (getSessionAttributesHandler(handlerMethod).hasSessionAttributes()) {
         applyCacheSeconds(response, this.cacheSecondsForSessionAttributeHandlers);
      }
      else {
         prepareResponse(response);
      }
   }

   return mav;
}

接下来我们重点分析 invokeHandlerMethod 方法：

protected ModelAndView invokeHandlerMethod(HttpServletRequest request,
      HttpServletResponse response, HandlerMethod handlerMethod) throws Exception {

   ServletWebRequest webRequest = new ServletWebRequest(request, response);
   try {
      // 构建 @InitBinder 工厂
      WebDataBinderFactory binderFactory = getDataBinderFactory(handlerMethod);
      // 构建 @ModelAttribute 工厂
      ModelFactory modelFactory = getModelFactory(handlerMethod, binderFactory);

      ServletInvocableHandlerMethod invocableMethod = createInvocableHandlerMethod(handlerMethod);
      // 设置方法参数解析器
      if (this.argumentResolvers != null) {
         invocableMethod.setHandlerMethodArgumentResolvers(this.argumentResolvers);
      }
      // 设置方法返回值处理器
      if (this.returnValueHandlers != null) {
         invocableMethod.setHandlerMethodReturnValueHandlers(this.returnValueHandlers);
      }
      // 设置 @InitBinder 工厂
      invocableMethod.setDataBinderFactory(binderFactory);
      // 设置参数名解析器
      invocableMethod.setParameterNameDiscoverer(this.parameterNameDiscoverer);

      ModelAndViewContainer mavContainer = new ModelAndViewContainer();
      // 获取 HttpServletRequest 中存储的 FlashMap
      mavContainer.addAllAttributes(RequestContextUtils.getInputFlashMap(request));
      // 激活 @ModelAttribute
      modelFactory.initModel(webRequest, mavContainer, invocableMethod);
      mavContainer.setIgnoreDefaultModelOnRedirect(this.ignoreDefaultModelOnRedirect);

      // 异步请求相关处理
      AsyncWebRequest asyncWebRequest = WebAsyncUtils.createAsyncWebRequest(request, response);
      asyncWebRequest.setTimeout(this.asyncRequestTimeout);

      WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);
      asyncManager.setTaskExecutor(this.taskExecutor);
      asyncManager.setAsyncWebRequest(asyncWebRequest);
      asyncManager.registerCallableInterceptors(this.callableInterceptors);
      asyncManager.registerDeferredResultInterceptors(this.deferredResultInterceptors);

      if (asyncManager.hasConcurrentResult()) {
         Object result = asyncManager.getConcurrentResult();
         mavContainer = (ModelAndViewContainer) asyncManager.getConcurrentResultContext()[0];
         asyncManager.clearConcurrentResult();
         LogFormatUtils.traceDebug(logger, traceOn -> {
            String formatted = LogFormatUtils.formatValue(result, !traceOn);
            return "Resume with async result [" + formatted + "]";
         });
         invocableMethod = invocableMethod.wrapConcurrentResult(result);
      }
      // 解析参数，调用目标，处理返回值
      invocableMethod.invokeAndHandle(webRequest, mavContainer);
      if (asyncManager.isConcurrentHandlingStarted()) {
         return null;
      }
      // 生成 ModelAndView
      return getModelAndView(mavContainer, modelFactory, webRequest);
   }
   finally {
      webRequest.requestCompleted();
   }
}

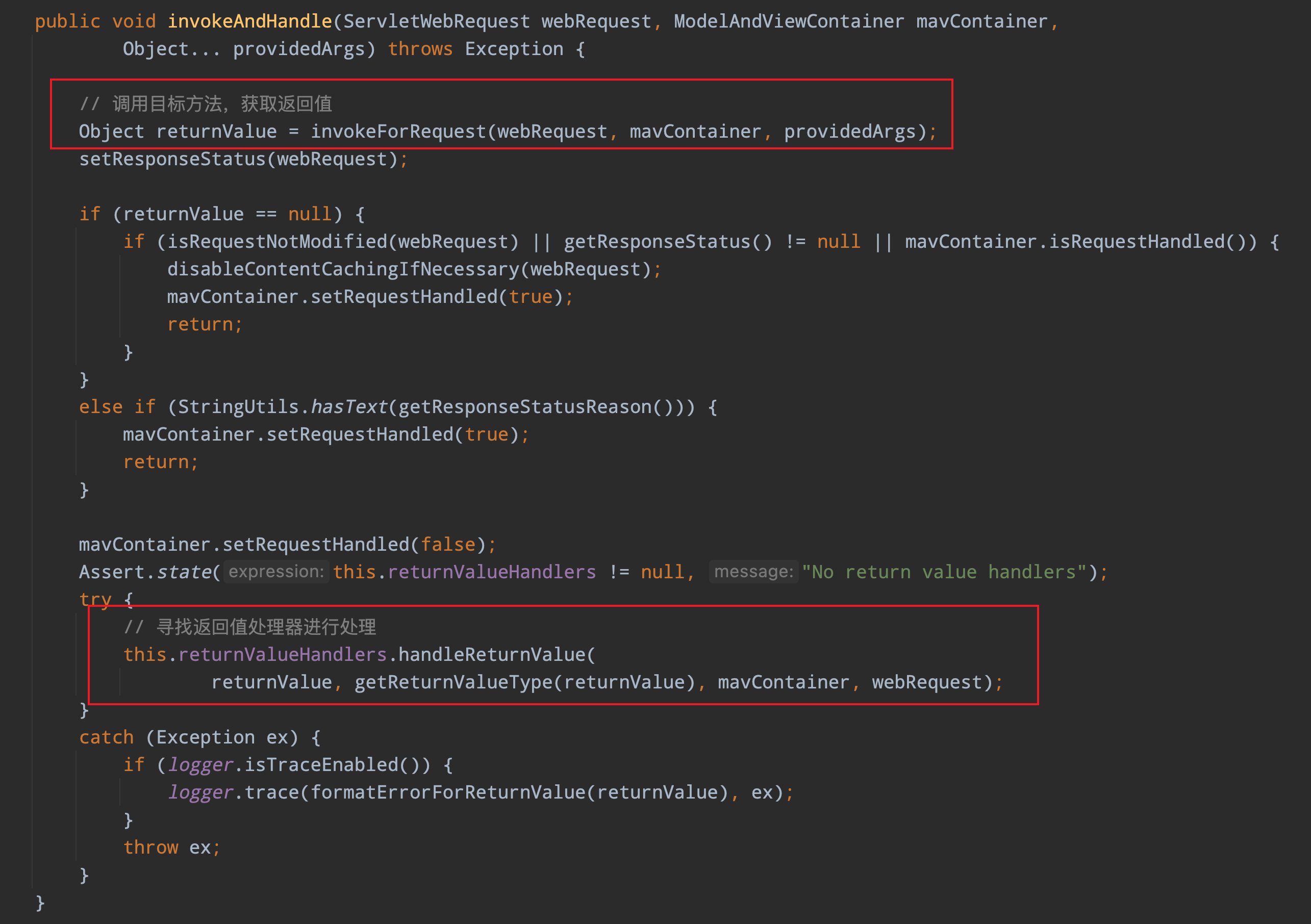

在经过前面的一些列处理以后，会调用 invokeAndHandle 方法：

首先看 invokeForRequest 方法去解析参数并调用我们定义的处理器方法：

public Object invokeForRequest(NativeWebRequest request, @Nullable ModelAndViewContainer mavContainer,
      Object... providedArgs) throws Exception {
   // 解析参数
   Object[] args = getMethodArgumentValues(request, mavContainer, providedArgs);
   if (logger.isTraceEnabled()) {
      logger.trace("Arguments: " + Arrays.toString(args));
   }
   // 调用目标方法，获取返回值
   return doInvoke(args);
}

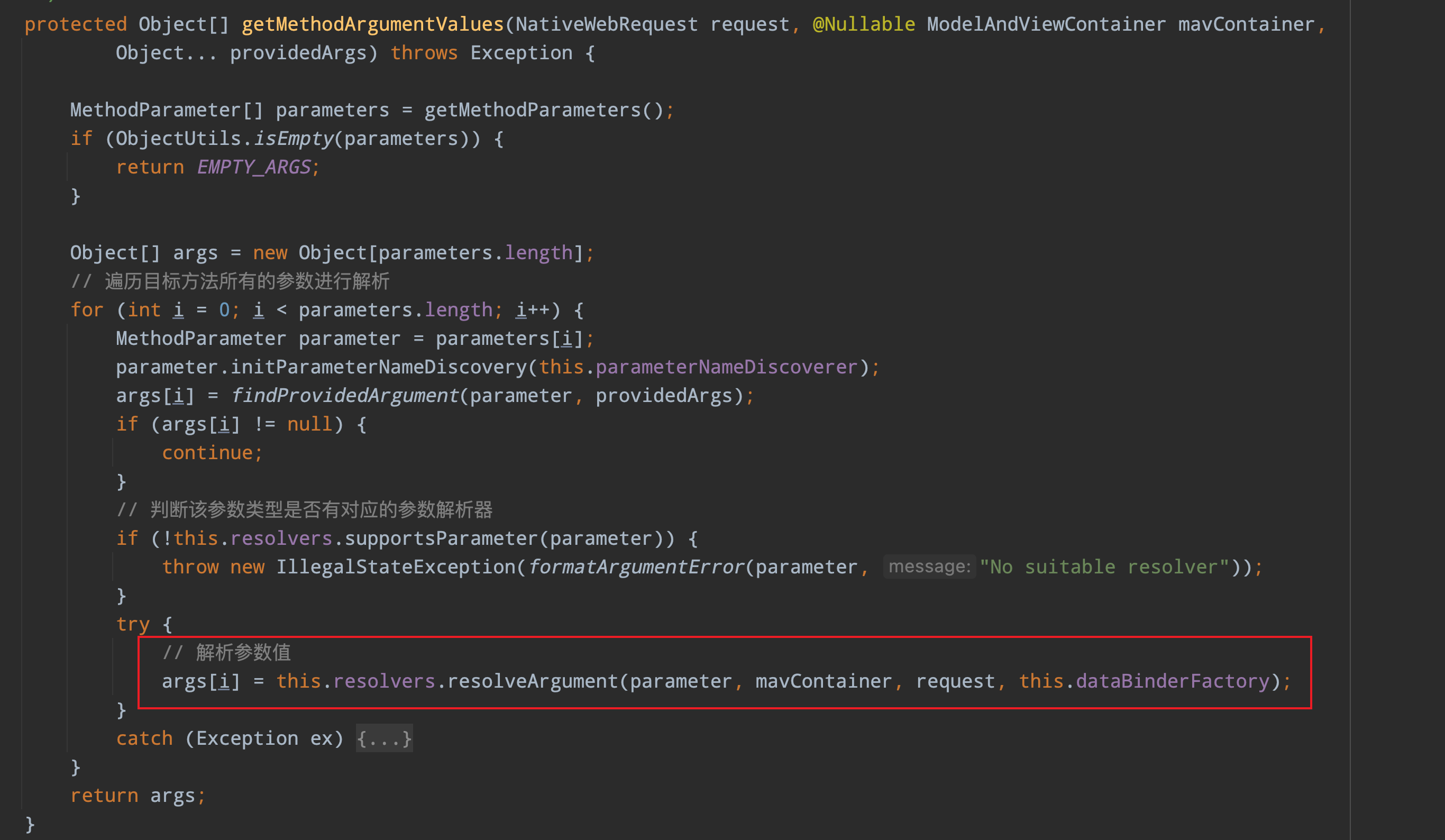

接着调用 invokeForRequest 去解析请求中的参数，然后解析成我们目标方法所需的参数：

重点看一下 resolveArgument 方法：

public Object resolveArgument(MethodParameter parameter, @Nullable ModelAndViewContainer mavContainer,
      NativeWebRequest webRequest, @Nullable WebDataBinderFactory binderFactory) throws Exception {
   // 获取参数对应的参数解析器
   HandlerMethodArgumentResolver resolver = getArgumentResolver(parameter);
   if (resolver == null) {
      throw new IllegalArgumentException("Unsupported parameter type [" +
            parameter.getParameterType().getName() + "]. supportsParameter should be called first.");
   }
   // 进行参数解析
   return resolver.resolveArgument(parameter, mavContainer, webRequest, binderFactory);
}

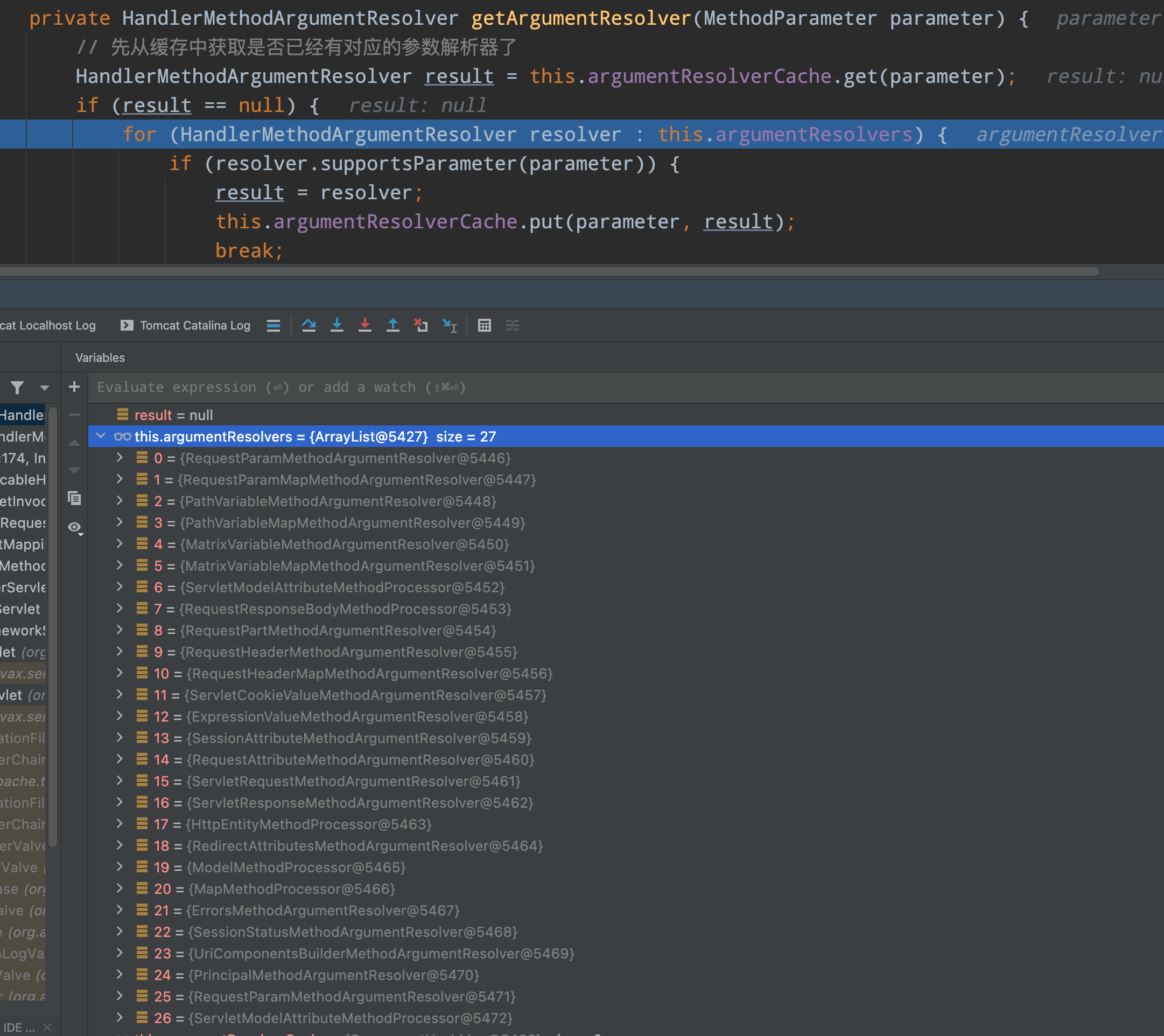

在 getArgumentResolver 方法会遍历所有的参数解析器，然后调用 supportsParameter 方法看是否能支持解析该参数：

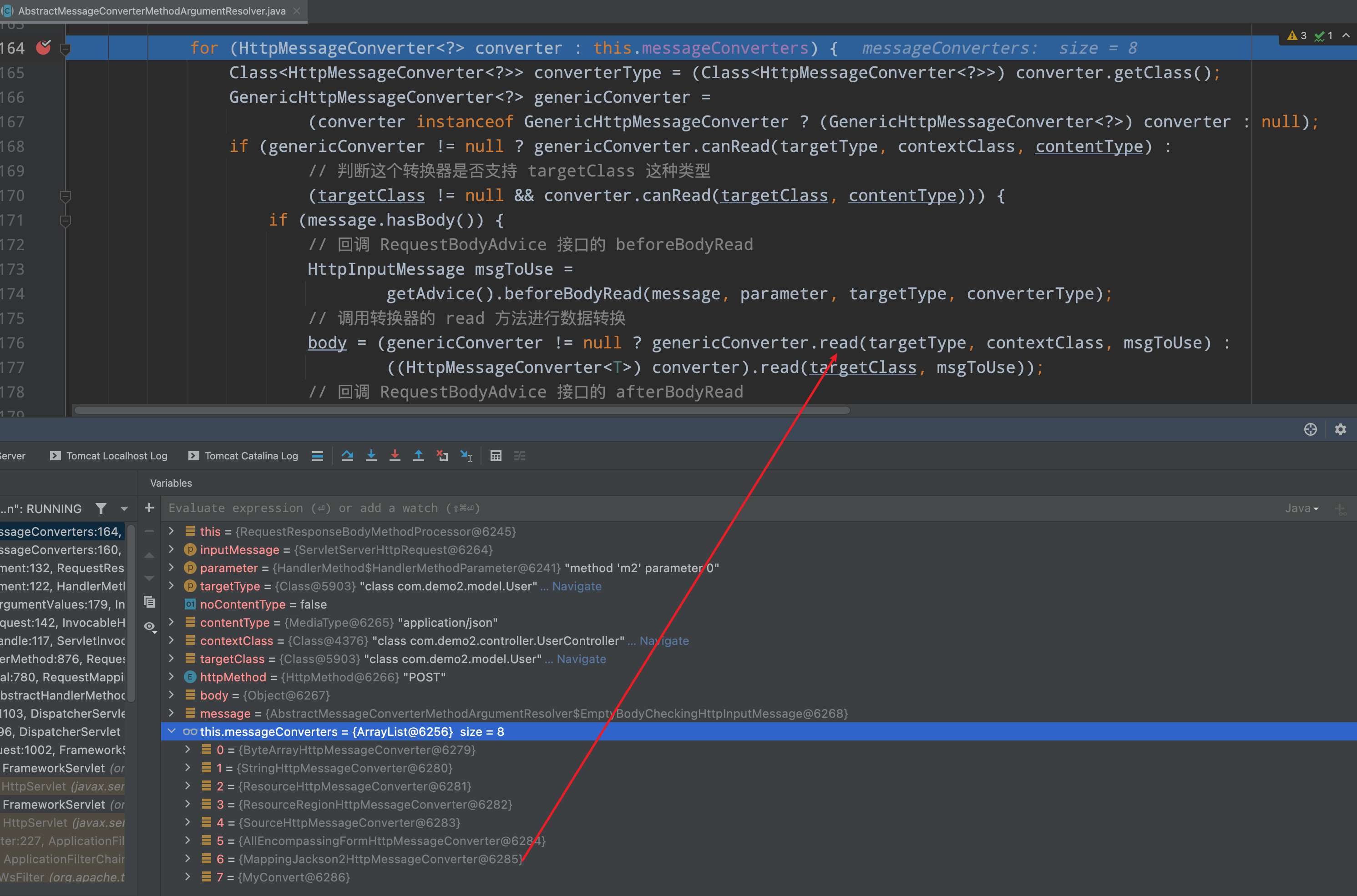

拿到参数解析器对象后就会调用，就会通过这个对象的 resolveArgument 方法去解析对象，我们以 @RequestBody 注解对象参数为例，这种参数类型会被 RequestResponseBodyMethodProcessor 类处理，接下来我们分析在 resolveArgument 方法是怎么处理 @RequestBody 注解参数的，在经过一系列的前置处理以后，最终会调用 AbstractMessageConverterMethodArgumentResolver 类的 readWithMessageConverters 方法进行参数解析转换：

解析完参数以后，最后就会调用 doInvoke 处理器方法获取返回值。

那么你可能会好奇，这么多的参数解析器是在哪里注册的进集合的了？RequestMappingHandlerAdapter 实现了 InitializingBean 接口，在 afterPropertiesSet 方法去注册的参数解析器和返回值解析器的：

public void afterPropertiesSet() {
   // 寻找被 @ControllerAdvice 标注的 Bean
   initControllerAdviceCache();
   //初始化 argumentResolvers，处理参数
   if (this.argumentResolvers == null) {
      List<HandlerMethodArgumentResolver> resolvers = getDefaultArgumentResolvers();
      this.argumentResolvers = new HandlerMethodArgumentResolverComposite().addResolvers(resolvers);
   }
   //初始化 initBinderArgumentResolvers，用于给注释了@initBinder的方法设置参数
   if (this.initBinderArgumentResolvers == null) {
      List<HandlerMethodArgumentResolver> resolvers = getDefaultInitBinderArgumentResolvers();
      this.initBinderArgumentResolvers = new HandlerMethodArgumentResolverComposite().addResolvers(resolvers);
   }
   //初始化 argumentResolvers，处理返回值
   if (this.returnValueHandlers == null) {
      List<HandlerMethodReturnValueHandler> handlers = getDefaultReturnValueHandlers();
      this.returnValueHandlers = new HandlerMethodReturnValueHandlerComposite().addHandlers(handlers);
   }
}

当我们调用 doInvoke 执行完处理器目标方法，就会获得返回值，这时候就会交给我们的返回值解析器去解析，如果你的处理器方法上标注了 @ResponseBody 注解的话，那么就会交给 RequestResponseBodyMethodProcessor 的 handleReturnValue 去处理返回值：

public void handleReturnValue(@Nullable Object returnValue, MethodParameter returnType,
      ModelAndViewContainer mavContainer, NativeWebRequest webRequest)
      throws IOException, HttpMediaTypeNotAcceptableException, HttpMessageNotWritableException {
   // 设置为已经处理过，不会进行视图解析了
   mavContainer.setRequestHandled(true);
   ServletServerHttpRequest inputMessage = createInputMessage(webRequest);
   ServletServerHttpResponse outputMessage = createOutputMessage(webRequest);

   // 寻找合适的 HttpMessageConverter 调用 writer 方法，直接写回响应体
   writeWithMessageConverters(returnValue, returnType, inputMessage, outputMessage);
}

最后还要调用 getModelAndView 方法获取一个 ModelAndView 去给后面的流程进行视图解析：

private ModelAndView getModelAndView(ModelAndViewContainer mavContainer,
      ModelFactory modelFactory, NativeWebRequest webRequest) throws Exception {

   modelFactory.updateModel(webRequest, mavContainer);
   // 判断这个 Request 是否已经处理过，如果处理过直接返回一个空的ModelAndView
   // 类似 RequestResponseBodyMethodProcessor 在 handleReturnValue 处理返回值的时候
   // 就会把 requestHandled 设置 为 true，而这个而 RequestResponseBodyMethodProcessor 就是处理 @ResponseBody 注解的
   if (mavContainer.isRequestHandled()) {
      return null;
   }
   ModelMap model = mavContainer.getModel();
   ModelAndView mav = new ModelAndView(mavContainer.getViewName(), model, mavContainer.getStatus());
   if (!mavContainer.isViewReference()) {
      mav.setView((View) mavContainer.getView());
   }
   if (model instanceof RedirectAttributes) {
      Map<String, ?> flashAttributes = ((RedirectAttributes) model).getFlashAttributes();
      HttpServletRequest request = webRequest.getNativeRequest(HttpServletRequest.class);
      if (request != null) {
         RequestContextUtils.getOutputFlashMap(request).putAll(flashAttributes);
      }
   }
   return mav;
}

拦截器postHandle方法

void applyPostHandle(HttpServletRequest request, HttpServletResponse response, @Nullable ModelAndView mv)
      throws Exception {

   for (int i = this.interceptorList.size() - 1; i >= 0; i--) {
      HandlerInterceptor interceptor = this.interceptorList.get(i);
      interceptor.postHandle(request, response, this.handler, mv);
   }
}

视图解析渲染

注意这一步不是必须的，如果你是使用 @ReponseBody 注解标注的，返回值都是都直接写会响应体例如返回 Json 字符串，它会返回一个空的 ModelAndView，所以是不需要再进行视图渲染的。视图解析渲染是在 DispatcherServlet 的 processDispatchResult 方法进行的，在分许视图渲染前，先回忆一下，我们要使视图渲染生效，一般都需要配置这样两个 Bean ：

@Override
public void addResourceHandlers(ResourceHandlerRegistry registry) {
   registry.addResourceHandler("/public/**")
         .addResourceLocations("classpath:/public/");
}

@Bean
public InternalResourceViewResolver internalResourceViewResolver(){
   InternalResourceViewResolver resolver = new InternalResourceViewResolver();
   resolver.setPrefix("/public/");
   resolver.setSuffix(".html");
   return resolver;
}

这里我以如下一个控制器方法为例子，并且我的 DispatcherServlet 拦截路径为 / 即拦截所有请求：

@GetMapping("/m1")
public String m1(@RequestParam String name) {
   System.out.println("UserController m1" + name);
   return "m1";
}

一般来说如果你的返回值是 String，而且你又没有在方法上标注 @ResponseBody 注解的话，会把方法的返回值当成一个视图名称去解析，所以我们的请求最终会流转到 DispatcherServlet 的 resolveViewName 方法，会遍历所有的视图解析器匹配解析：

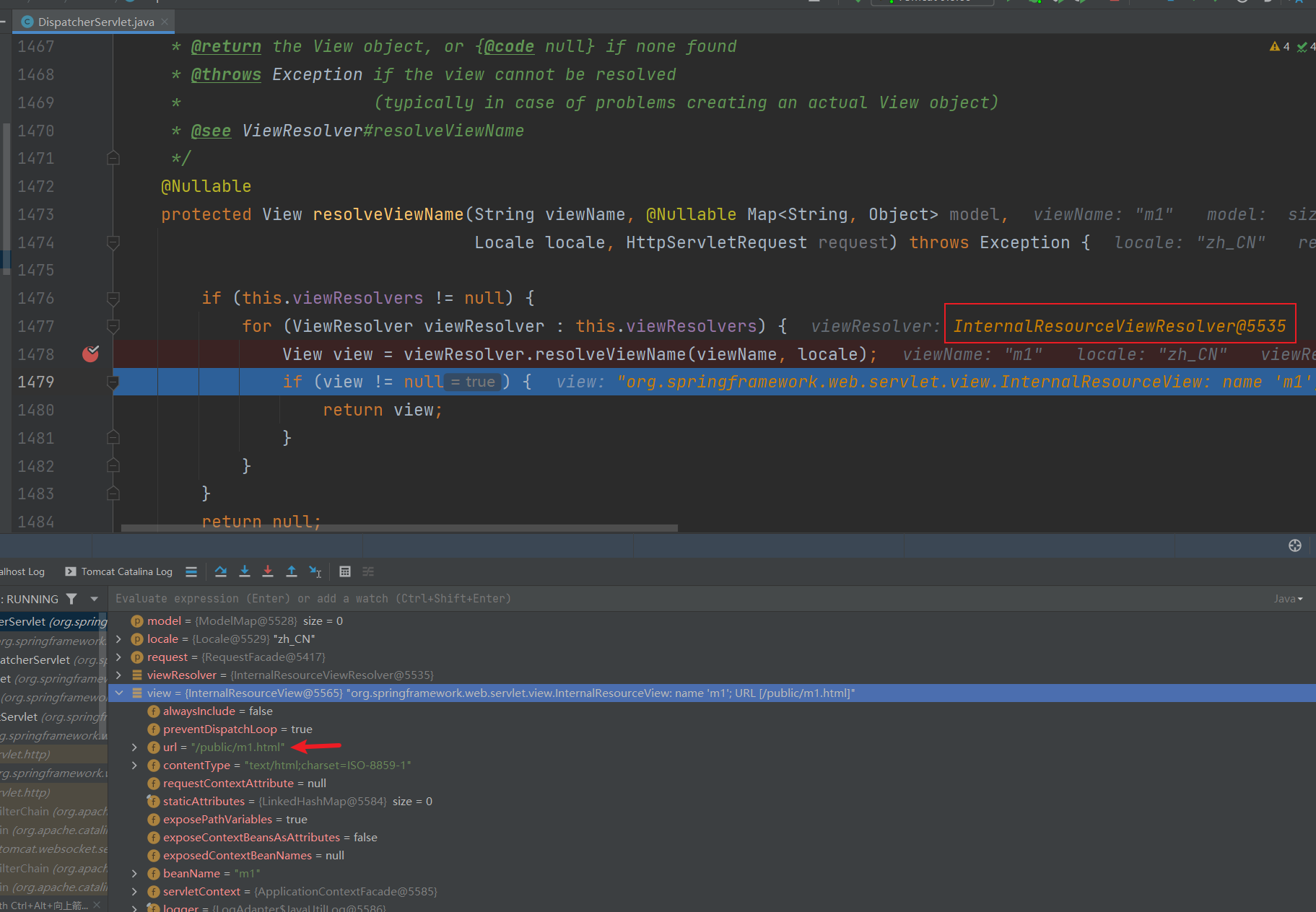

可以看到最终会被我们自己配置的 InternalResourceViewResolver 解析，然后为 m1 视图名称添加上我们设置的前缀和后缀，之后将会调用 Servlet 的 API 转发请求：

request.getRequestDispatcher(url)forward(request, response);

由于我设置的 DispatcherServlet 拦截路径为 / 即拦截所有请求，其实这个请求最终又会流转到 DispatcherServlet 来处理，这时候我们配置的 addResourceHandlers 就生效了，因为它会匹配到这个路径，然后去你配置的 ResourceLocations 找到这个静态资源返回。

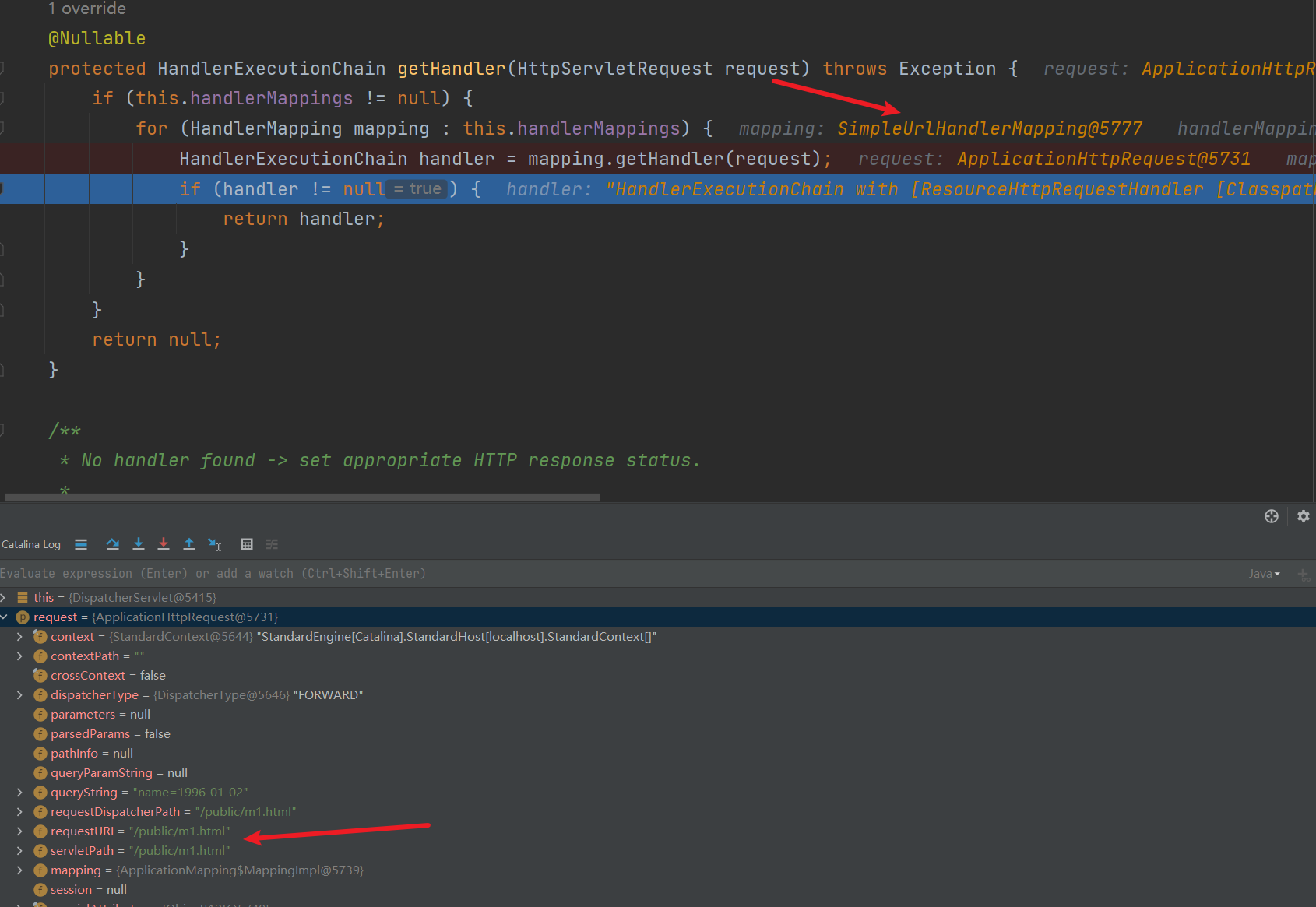

可以看到我们的静态资源请求确实又重定向到 DispatcherServlet 这里来处理，最终会被 SimpleUrlHandlerMapping 这个类处理，而我们添加了一个 ResourceHandler 其实就是向 SimpleUrlHandlerMapping 这个类注册了一个可以匹配的 url。

Spring — Sep 20, 2022
